調度模擬板因其能夠直觀地顯示電氣主接線及其運行工況，具有系統整體概念強的特點，已成為生產調度指揮的重要設備。許多大型工礦企業的電力調度中心普遍采用模擬板來實時顯示工況。

作為一家模擬板生產商，我們致力于為客戶提供優質的模擬板產品和服務。我們的模擬板產品具有高清晰度、高亮度和高品質等特點，同時還具有以下優勢：

1. 高性能：我們的模擬板采用LED點陣作為基礎，具有低功耗、長壽命和高可靠性的特點，能夠在長時間運行的同時保持高清晰度。

2. 可定制化：我們提供的模擬板產品可以根據客戶的需求進行定制，包括屏幕尺寸、顯示內容、亮度和色彩等方面，以滿足不同場景和應用需求。

3. 方便維護：我們的模擬板產品采用模塊化設計，方便進行維護和更換，降低了維護成本，同時提供了良好的用戶體驗。

作為一家模擬板制造商，我們不僅提供高品質的產品，還擁有專業的技術團隊和售后服務團隊，為客戶提供全方位的服務。我們的服務包括：

1. 安裝調試：我們的技術團隊可以提供安裝和調試服務，確保模擬板的正常運行和適應客戶的需求。

2. 遠程監控：我們的模擬板產品支持遠程監控功能，客戶可以通過遠程方式實時監測和管理屏幕的運行情況，提高運維效率。

3. 售后服務：我們擁有專業的售后服務團隊，可以為客戶提供及時的技術支持和維護服務。無論是故障排除，更換零部件，還是軟件升級，我們都會提供快速響應和解決方案，確保模擬板長期穩定運行。 我們始終致力于客戶滿意度的提升，不僅在產品質量上追求卓越，還在服務質量上努力創新，為客戶提供完善的解決方案和貼心的售后支持。

一種模擬板顯示控制的方法

模擬板控制機作為局域網中的一個節點，承擔信號采集、數據交換和通信管理的任務。在某工礦企業內部電力調度改造工程中，筆者采用了動態數據交換技術DDE，并將北京亞控公司出品的組態王與VB高級編程語言結合使用，成功實現了模擬板的顯示控制功能。

1 模擬板的組成及功能

1. 1 組成

(1) 顯示器件 :模擬板采用通用的微電腦智能 顯示屏 ,顯示器件包括發光二很管 、LED 雙色二很 管 、日期顯示模塊 、馬賽克工業模擬圖等幾類 。

(2) 通信與控制器件 :包括總線控制器及遙信驅動盒 。

1. 2 功能

(1) 信號量顯示功能: 采用燈光元件顯示現場所有開關設備的運行狀態和相關字牌，同時使用光帶顯示模擬板上所有接線的帶電狀態。

(2) 實時時鐘顯示功能: 可以顯示年、月、日、時、分、秒，并與系統主時鐘同步。屏幕上有兩個時、分、秒顯示時鐘，分別用于顯示正常時間和事故發生時間。

(3) 事故功能: 當發生事故時，相應的站點名稱和故障顯示光字牌會點亮并閃爍，同時會有聲音報警。同時，顯示故障發生時間的時、分、秒顯示時鐘會停在事故發生時間，并持續閃爍。如果此時發生第二次事故，時鐘仍然顯示次事故時間，直到人工確認后，時鐘停止閃爍，并恢復正常時間顯示。

2 模擬板與組態王的通信

2. 1 模擬板信號驅動原理

模擬板的顯示信號驅動是通過一臺計算機通過RS232串口控制的。在后臺運行的VB驅動程序從同一臺計算機上運行的組態王獲取數據。該計算機通過以太網獲取工業現場安裝的各種傳感器采集的信息，并通過DDE技術將數據傳輸到模擬板驅動程序，從而實現模擬板動態顯示現場設備的運行情況。模擬板信號驅動的原理如下圖所示。

2. 2 具體實現

DDE是Windows平臺上的一種完整的通信協議，可實現支持動態數據交換的兩個或多個應用程序之間的數據交換和指令發送。由于DDE協議的復雜性，微軟公司提供了DDEML（Dynamic Data Exchange Management Library）來實現DDE通信協議，并為應用程序提供API接口。

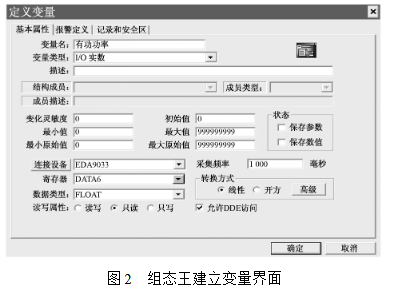

DDE通信始終發生在客戶應用程序和服務器應用程序之間。本文作者使用Visual Basic可視化高級編程語言編寫了模擬板的驅動程序。在Visual Basic的可視化編程工具中，DDE通過控件的屬性和方法來實現連接，其過程通過應用程序名（application）、主題（topic）和項目（item）這三個標識名進行約定。例如，"有功功率"變量通過現場電量采集模塊（采用山東力創EDA9033）進行采集，組態王建立了"EDA9033"設備和"有功功率"變量，并允許DDE訪問數據，如下圖所示。

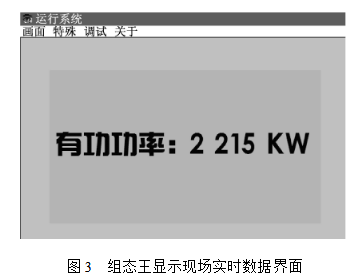

創建了"電量顯示"畫面，并建立了變量連接，在保存畫面后，打開運行系統即可顯示現場的實時數據，如下圖所示。



然后通過DDE將上述數據讀取到VB程序中，就可以在VB6.0環境下顯示組態王的數據。 模擬板信號顯示方面，本系統采用了煙臺西方電子設備有限公司的調度模擬板，其物理接口為標準的RS232串行接口，通信速率為9600bps，使用偶校驗，停止位為2位，字長為8位。前臺機為主動發送，而模擬板為被動接收。在模擬板上有多個LED表來顯示有功功率，每個表都有一個表頭地址（使用十六進制表示）。

根據模擬板通信協議，每個現場數據被分成三幀發送，分別是數值幀、小數位幀和正負號幀。使用Mscomm控件來向串行口發送數據，并根據模擬板通信協議設置其屬性。在編譯完成并生成模擬板驅動的可執行文件后，必須先啟動組態王，然后再啟動模擬板驅動，否則會出現實時錯誤："DDE初始化時無外部應用程序響應"，此時DDE無法讀取組態王的現場數據。
